Sony 曲面傳感器專用鏡頭專利公佈


 Sony 6.5mm f/2.8、27mm f/2.8、35mm f/2.8、40mm f/2.8三支曲面傳感器專用鏡頭專利現已公佈,特許公開專利號No.2012-237966。新鏡頭針對1.4"以下(含1.4")傳感器進行設計,結合 Sony 曲面CMOS傳感器,可以有效消除像場彎曲現象,改善邊緣畫質。

  實施例1
索尼曲面傳感器專用鏡頭專利公佈
16.5mm f/2.8結構
焦距:2.36mm
  Fno:2.8
  畫角:32.0°
  光學全長:3.23mm
  目標傳感器:1/6" 300萬像素CMOS
  35mm等效焦距:35mm

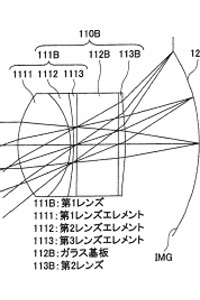

  實施例3
索尼曲面傳感器專用鏡頭專利公佈
27mm f/2.8結構
焦距:2.62mm
  Fno:2.8
  畫角:38.2°
  光學全長:3.60mm
  目標傳感器:1/5" 500萬像素CMOS
  35mm等效焦距:27mm
  實施例5
索尼曲面傳感器專用鏡頭專利公佈
35mm f/2.8結構
焦距:5.56mm
  Fno:2.8
  畫角:28.9°
  光學全長:7.64mm
  目標傳感器:1/4" 800萬像素CMOS
  35mm等效焦距:40mm

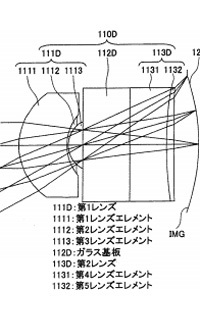

  實施例6
索尼曲面傳感器專用鏡頭專利公佈
40mm f/2.8結構
焦距:1.80mm
  Fno:2.8
  畫角:52.5°
  光學全長:10.0mm
  目標傳感器:1/4"130萬像素CMOS
  35mm等效焦距:16.5mm
  從公佈的資料來看,新鏡頭和它們對應的傳感器尺寸都非常小,據此推斷,這項技術更有可能應用在未來的智能手機、監控攝像頭、網絡攝像頭等領域
索尼曲面傳感器專用鏡頭專利公佈

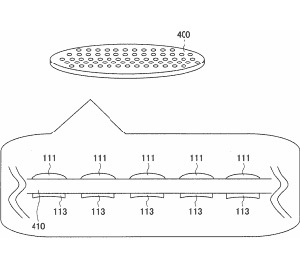

專利示意圖
   Sony 曾發布過傳感器變形技術專利,但當時並沒有提供相關的製造工藝等資料。結合現在這份專利文獻可以看出, Sony 正在積極探索曲面傳感器成像技術。新的資料也表明,使用晶圓級光學器件生產技術,可以將這些鏡頭的鏡片(光學鏡片、紅外濾鏡)直接壓印到傳感器晶圓表面,從而實現高速批量化生產。
